概要

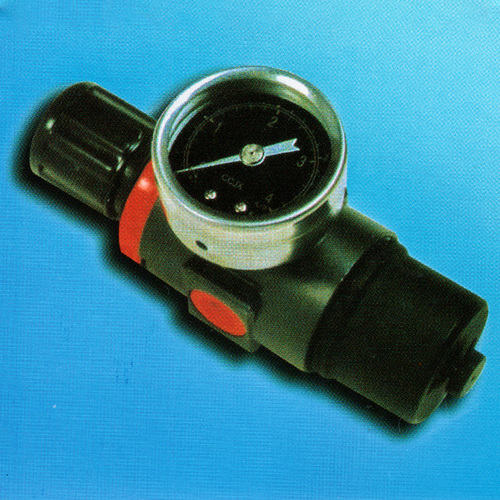

CCJ X 200系列气压控制器是气动辅助装备。将来自空气压缩机等设备的压力空气，经过滤净化后，减压调节、稳定输出所需的压力。作为各类气动仪表和气动自动装置的气源压力提供给单元以及气动设备的附属装置。
标准规格
型号 规格
CCJ X(EP) 2
CCJX-200 系列 | 2 | 0 | 0 |
|
|
| 输出压力范围 | 1 2 3 4 5 |
|
| 0~0.2MPa(0~200KPa) (0~2Kgf/cm 2） |
|
| 0~0.4MPa(0~400KPa) (0~4Kgf/cm 2) |
|
| 0~0.6MPa(0~600KPa) (0~6Kgf/cm 2） |
|
| 0~0.8MPa(0~800KPa) (0~8Kgf/cm 2) |
|
| 0~1.0MPa(0~1000KPa) (0~10Kgf/cm 2) |
| 结构形式 | 1 |
| 标准型Standard type (铝合金杯Aluminum alloy bowl) |
| 2 |
| 加长型Lengthen type (铝合金杯Aluminum alloy bowl) |
| 3 |
| 透明杯型Glassy bowl type (聚碳酸酯杯Poly carb nate bowl) |
| CCJ X 200系列Series | CCJ X-2 1 | CCJ X-2 2 | CCJ X-2 3 |
| 使用介质Use medium | 空气Air |
| 气源接口Air connection | Rc(PT)1/4ZG1/4 |
| 压力表接口Pressure gauge connection | Rc(PT)1/8ZG1/8 |
| 过滤孔径Strainer aperture | 5μm
|
| 流量Flow | 580L/min |
| **调压范围Max.adj.range | 0~1.0MPa |
| **压力Max pressure | 1.5MPa |
| 环境温度Ambient temperature | -25℃~80℃ | 5℃~60℃ |
| 滤水杯容量Bowl capacity | 15m | 28ml | 32ml |
| 重量Weight | 0.26kg | 0.28kg | 0.25kg |
| 外形尺寸Dimensions | 40x40×117mm | 40x40×140mm
| 40x40×150mm
|
